Entenda o seu edifício.
Comece por aqui.

A plataforma AquaBIM

A plataforma AquaBIM é uma plataforma para gestão de recursos hídricos em edifícios comerciais. O objetivo da pesquisa é construir um programa que possa auxiliar nas decisões administrativas, promover a economia de água, além de gerar dados padrões de consumo para possíveis utilizações em projetos de arquitetura e engenharia. A plataforma é disponibilizada via web e é alimentada em tempo real por hidrômetros instalados nas edificações.

Algumas observações sobre o funcionamento da plataforma:

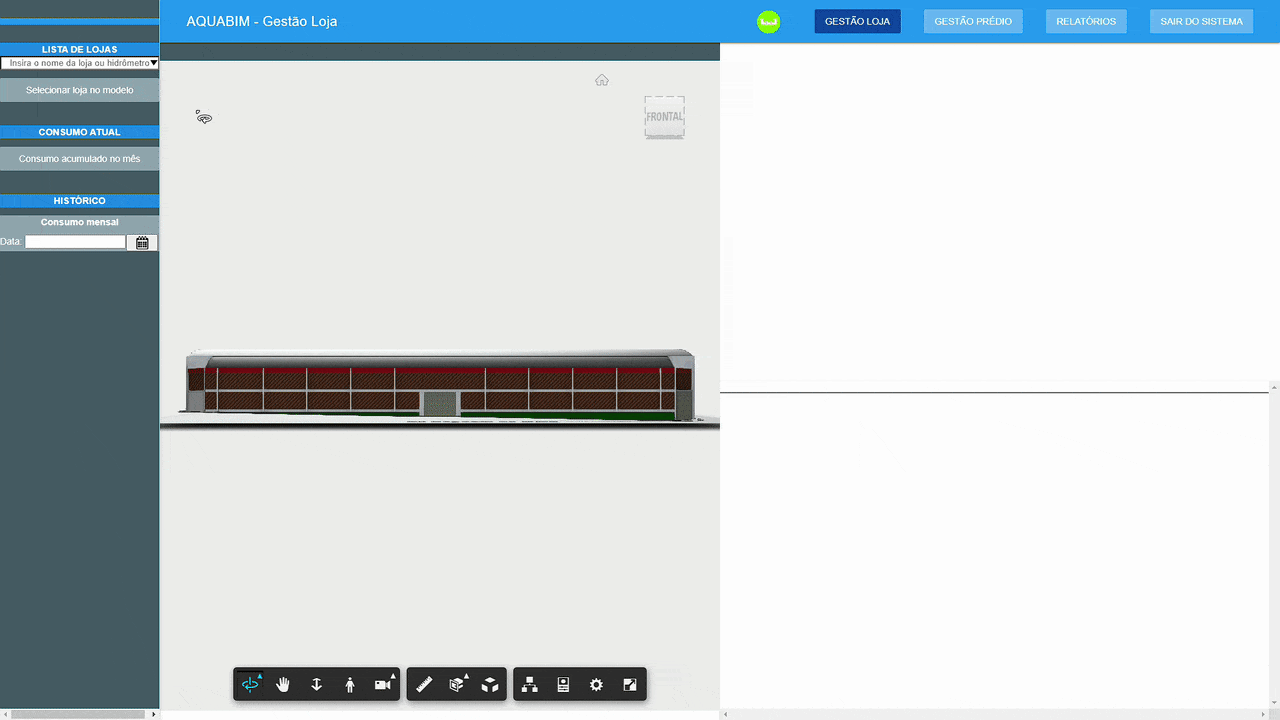

Gestão Loja

A Gestão Loja permite o monitoramento do consumo de cada loja específica. O usuário tem a opção de analisar o CONSUMO ATUAL e HISTÓRICO a partir de valores de referências e parâmetros de consumo específicos. Para utilizar as funções é necessário inserir o nome da loja ou o número do hidrômetro na caixa de texto nos filtros acima do modelo ou usar a função Selecionar loja no modelo. Feito isso, basta clicar na função desejada e as informações aparecerão nos painéis de análise.

Ver demonstração da consulta

CONSUMO ATUAL

A função Consumo acumulado no mês permite a localizar a loja no modelo e visualizar suas informações básicas e do consumo acumulado no mês até a data corrente. Além disso, é gerado um gráfico que mostra o consumo acumulado de água (em litros) até o dia corrente e o compara com o consumo acumulado na mesma data do ano anterior, com o consumo total do mês no ano anterior e com as faixas de consumo estabelecidas pelos parâmetros propostos.

HISTÓRICO

A função Consumo mensal permite visualizar as informações da loja e do consumo de água em um determinado mês. Para isso, deve-se selecionar um mês e consultar o histórico. A função gera um gráfico que representa o consumo por área (l/m²) do mês selecionado e o compara com o consumo três meses anteriores à data escolhida e com os parâmetros de consumo de sua respectiva atividade. Além disso, será mostrada a loja no modelo com a cor referente ao parâmetro de consumo na data selecionada.

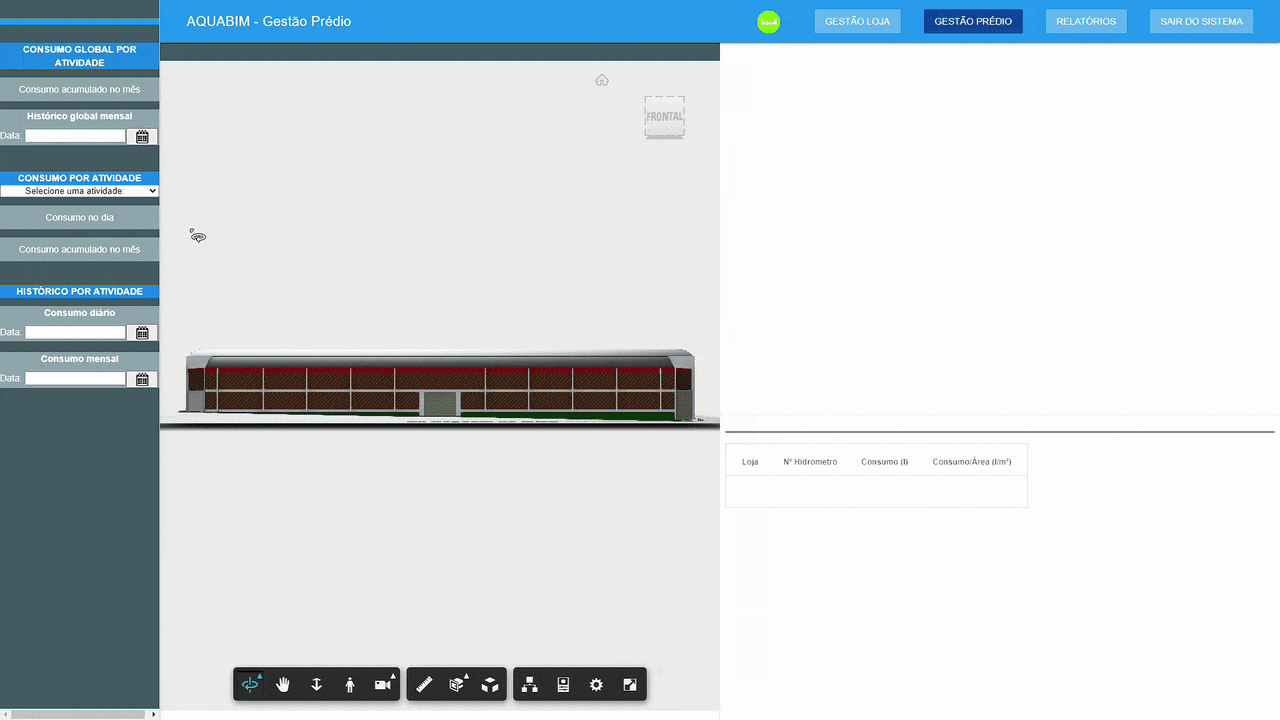

Gestão Prédio

A Gestão Prédio permite o monitoramento do consumo de um conjunto de lojas agrupadas por categorias de atividades. O usuário tem a opção de analisar o CONSUMO GLOBAL POR ATIVIDADE e CONSUMO POR ATIVIDADE referenciadas por parâmetros de consumo específicos. Para utilizar as funções relativas aos consumos por atividade é necessário escolher o tipo de atividade na caixa de seleção. Feito isso, basta clicar na função desejada e as informações aparecerão nos painéis de análise.

Ver demonstração da consulta

CONSUMO GLOBAL POR ATIVIDADE

A função Consumo acumulado no mês permite visualizar todas as lojas do edifício, cada uma com a cor referente à sua atividade. Além disso, a função exibe o consumo total do edifício, o consumo de cada tipo de atividade e também um gráfico que representa a porcentagem de cada categoria para o consumo global do prédio. Os dados de consumo são referentes ao consumo acumulado no mês corrente.

A função Histórico global mensal tem a mesma finalidade da função acima, mas os dados de consumo são referentes ao consumo total do mês selecionado no calendário.

CONSUMO ATUAL POR ATIVIDADE

A função Consumo no dia permite visualizar o consumo do dia corrente referente às categorias. A função também gera uma tabela com as informações de consumo de cada loja e um gráfico que compara o consumo (l) do dia corrente com consumo de referência, que é de quatro semanas anteriores.

A função Consumo acumulado no mês permite visualizar o consumo acumulado no mês atual referente às categorias. A função também gera uma tabela com as informações de consumo de cada loja no mês e gera um gráfico comparando o consumo por área (l/m²) deste mês com o consumo no mesmo período do ano anterior. Além disso, o consumo de cada loja é comparado com o parâmetro de consumo da atividade, e as lojas são exibidas no modelo com a cor referente ao parâmetro no qual ela foi classificada.

HISTÓRICO POR ATIVIDADE

A função Consumo diário permite visualizar o consumo diário de qualquer dia transcorrido referente às categorias. A função exibe uma tabela com as informações de consumo do dia escolhido e um gráfico que compara este consumo (l) com o dia correspondente à 4 semanas anteriores. Para utilizar a função, é necessário escolher uma data nos filtros e consultar o histórico.

A função Consumo mensal permite visualizar o consumo no mês selecionado referente às categorias. A função também gera uma tabela com as informações de consumo de cada loja daquele mês e gera um gráfico comparando o consumo por área (l/m²) com o consumo no mesmo mês do ano anterior. Além disso, o consumo de cada loja é comparado com o parâmetro de consumo da atividade, e as lojas são exibidas no modelo com a cor referente ao parâmetro no qual ela foi classificada.

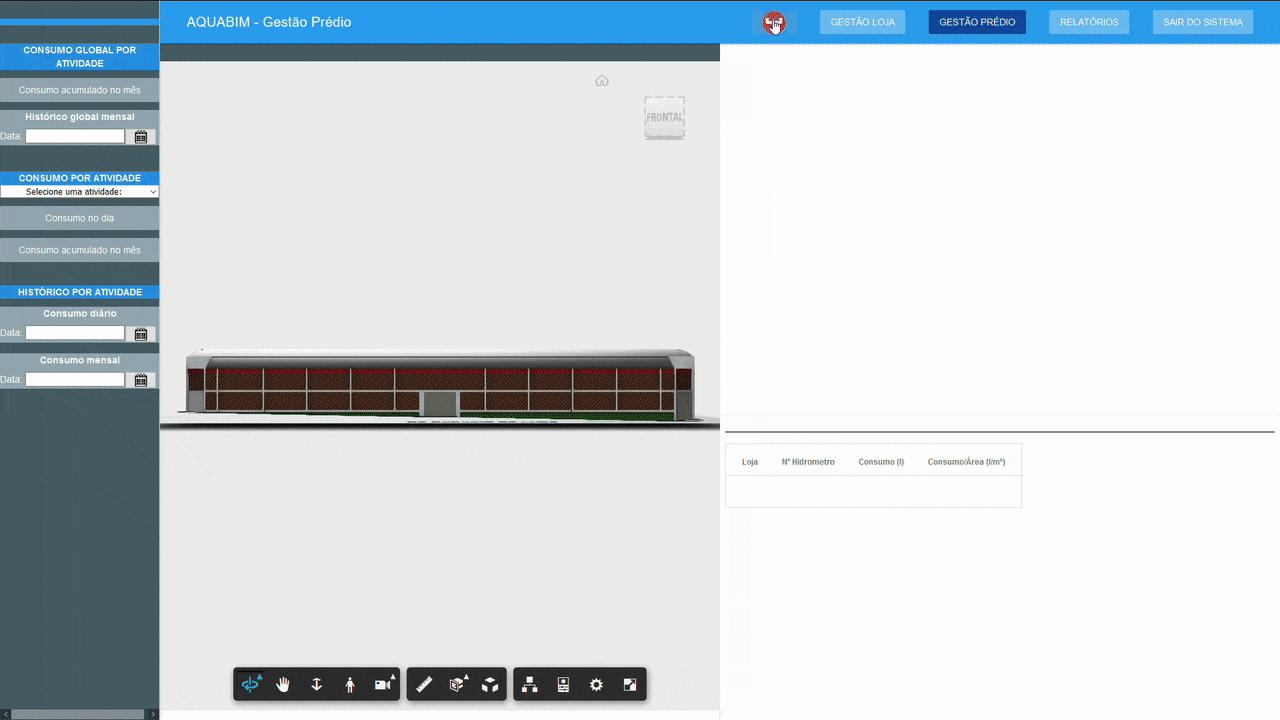

Alarmes

O indicador de alarmes na barra superior permite consultar os hidrômetros com ocorrências. Ao abrir a consulta, você poderá identificar as lojas no modelo e acompanhar os problemas detectados. A disponibilidade dos alarmes depende da integração com o serviço de consumo.

Ver demonstração da consulta

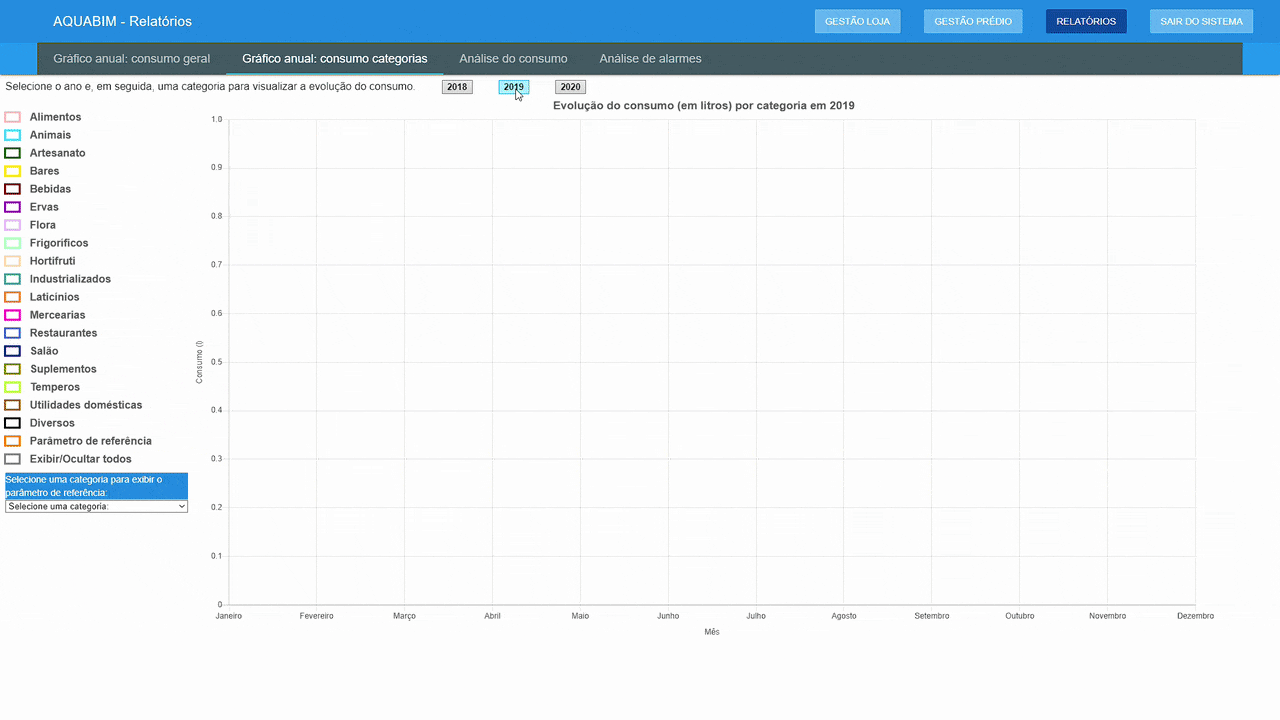

Relatórios

A página de Relatórios emitem alguns tipos de relatórios com gráficos e tabelas com o objetivo de resumir as análises feitas pela plataforma.

Ver demonstração da consulta

RELATÓRIOS

A função Gráfico anual: consumo geral permite visualizar a evolução do consumo geral do edifício no ano escolhido. A função gera um gráfico com o consumo mensal do prédio durante o ano, além de exibir o consumo total no ano e os meses de maior e menor consumo durante o ano.

A função Gráfico anual: consumo categorias permite visualizar a evolução do consumo de cada categoria no ano escolhido. Esta função gera um gráfico com o consumo mensal das categorias durante o ano. Para visualizar o gráfico é necessário selecionar a categoria na legenda; ao selecionar apenas uma categoria, será exibido o parâmetro de referência (consumo padrão) da atividade, também é possível selecionar o parâmetro de consumo utilizando a caixa de seleção no final da legenda.

A função Análise do consumo permite visualizar os dados de consumo de todas as categorias em um determinado mês, as análises de consumo são feitas baseando-se nos parâmetros de consumo definidos para cada categoria. Esta função gera cinco tabelas, sendo elas:

• Resumo de consumo no mês por categoria: Esta tabela classifica as lojas de acordo com as faixas de consumo determinadas pelos parâmetros propostos para cada categoria de atividade, ela exibe quantas lojas da categoria estão dentro de cada parâmetro, o consumo (l), o consumo por área (l/m²), o impacto no consumo global (que representa a porcentagem deste consumo em relação ao consumo total do edifício) e o parâmetro de cada categoria, sendo representado pelo parâmetro de referência (padrão), limite de corte inferior (atípico) e limite de corte superior (alto).
• Consumo excessivo no mês por categoria (estimativa): Esta tabela separa as lojas que foram classificadas com o consumo (alto) e exibe qual seria o consumo padrão dessas lojas (utilizando o parâmetro de referência), a estimativa do excesso de consumo (l) e o custo deste excesso.
• Resumo geral: Esta tabela separa todas as lojas do edifício em relação ao seu parâmetro, exibindo o somatório do número de lojas, do consumo (l) e da porcentagem em relação ao consumo total.
• Consumo excessivo (estimativa): Esta tabela mostra uma estimativa de quanto foi consumido acima do limite de corte superior e o custo desse consumo.
• Status dos hidrômetros: Esta tabela mostra quantos hidrômetros estavam ativos no mês e quantos estavam inativos; um hidrômetro é considerado inativo quando o consumo mensal é igual a zero ou quando hidrômetro está retornando o valor undefined.

A função Análise de alarmes exibe os alarmes que foram disparados no mês selecionado, os critérios para disparo de alarme foram definidos pela empresa que coleta os dados de consumo. Nessa função são exibidas duas tabelas, sendo a primeira um resumo das lojas que dispararam alarmes no mês, contendo o número de dias que o alarme foi disparado, a média do consumo mensal da loja, a estimativa de excesso de consumo e o custo desse excesso; a segunda tabela mostra mais detalhes sobre os alarmes, como o dia em que o alarme foi disparado e o consumo no dia. Os valores de consumo na cor laranja representam um valor que está dentro do consumo padrão, nesse caso, o consumo padrão é igual ao consumo médio diário da loja mais uma taxa de tolerância de 20%, já os valores em vermelho representam um valor que está acima desse padrão.
